FunnySong

主题

断线谁之过？ ​

What's The Reason?

———— 谢俊铭（CRSA 考官）

穿线师在做穿线服务的时候，最怕遇到的一个问题就是在拉线的过程中球线忽然断裂，或者是客户拿去打不了几下，线就断掉了。

导致出现这种情况的原因，总体来说无外乎三种：

  • 球线的质量问题
  • 穿线过程中的损伤
  • 球员自身的问题

我们通常可以通过对球线的观察来判定问题的所在。

球线的质量问题 ​

任何品牌的球线或多或少都会有品管不到位的情况，即使是最负盛名的品牌也不例外，所以一名合格的穿线师在穿线前就必须把球线用手快速的检查一遍，避免发生因为生产商的品管疏失而导致穿线过程中的意外断线。

我们总结了球线的质量问题，主要表现在如下几个方面。

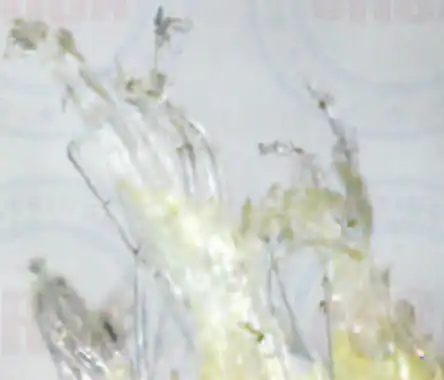

  1. 受损原因：正常断裂

    受损分析：产品正常断裂时，产品缺口呈现不规则丝状，周围不会发现任何焦黑物品，但如果断裂时间太短或频繁，则有可能为产品质量不足，导致断裂，这需做产品拉力测试判断。

  2. 受损原因：球线外部包裹层/涂层的问题

    受损分析：表层并无黑色残留物，但表层已呈现不良状况。可判断为品质不良。

  3. 受损原因：球线内部结构问题

    受损分析：产品内部有突起物，使球线呈现一节一节的形状，估计为生产问题。

  4. 受损原因：球线外部包裹层/涂层的问题

    受损分析：颜色呈现整段黑色，并无发现 破坏痕迹，估计为球线外部包裹层、涂层出厂时不过关。

  5. 受损原因：产品印字拓印问题

    受损分析：在没有印字的部分，发现黑色油墨。估计为印字时，油墨未干，或为油墨喷涂过量，发生拓印问题。

穿线过程中的损伤 ​

穿线过程中的损伤主要是由拍框受损、护线管受损以及穿线机操作不当造成的。

因此，在拉线前另一个要准备的重要工作就是要检查拍框是否有破损的情况，因为拍框有裂痕会导致在穿线的过程中球拍的瞬间断裂，与此同时也要检查护线管是否有塌陷。

这也是发生争议最多的地方，护线管破裂或塌陷造成的锐角会划伤球线，减短球线的使用寿命。

此外，穿线师对穿线机的架拍、夹具、锥子，编织球线等不正当使用而导致球线断裂，则是最应该让穿线师难堪的地方，这完全是因为学艺不精而造成的，客户的投诉往往也是指向这里。

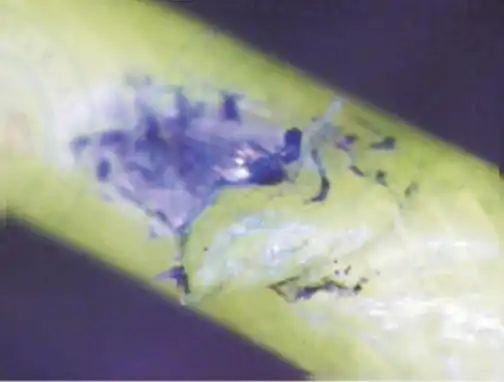

  1. 受损原因：外力刮伤

    受损分析：表层已被外力切割并掀起一块，从表面已可看见产品内层，切割处边缘可看见残留黑色物，估计为锐利的器具或条孔钉内部不光滑所致。

  2. 受损原因：外力钩伤

    受损分析：伤口部分呈现不规则缺口，但可看见许多黑色残留物在缺口表层，破损伤口呈现一个不规则的洞，估计为钩子钩伤。

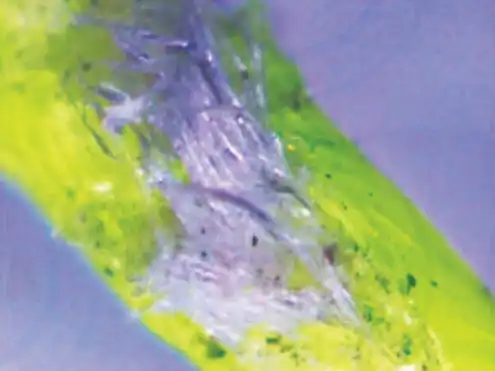

  3. 受损原因：外力刮伤

    受损分析：表层已被外力刮掉一片，从表面已可看见产品内层，切割处整齐光滑，估计为锐利的器具或条孔钉内部不光滑所致。

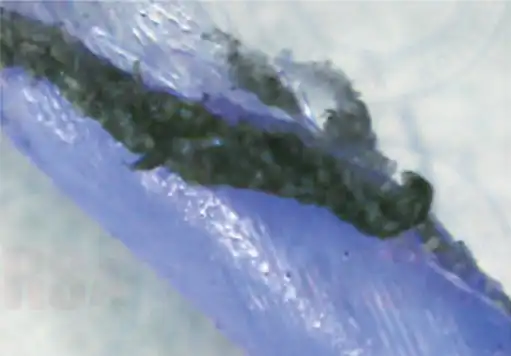

  4. 受损原因：外力磨损

    受损分析：表层受到外力磨损，呈现许多焦黑物体，估计为编织球线时过于剧烈的摩擦后产生。

  5. 受损原因：外力割伤

    受损分析：可看见整齐之断切面，估计为外力切割伤，导致力量不足断裂。

  6. 受损原因：夹具太紧

    受损分析：如果夹具太紧，在拉线过程中会造成球线只有单点受力，这会导致球线在夹具靠近拍框位置的球线瞬间断裂。

  7. 受损原因：外力压伤

    受损分析：断裂缺口处可看见只有表层断裂，内部线芯仍未断，估计表层已受伤，且在表层处可发现许多黑色残留物，附近部分也可发现羽线被夹扁的痕迹。估计可能是被夹具破坏了表层，使产品因力量不足而断裂。

  8. 受损原因：外力夹伤

    受损分析：表层已被外力切割并掀起一块，从表面已可看见产品内层外露，导致球线力量不足而断裂，其他未断裂之部位，也可发现许多不规则的白色伤口，估计为夹具之外力伤害。

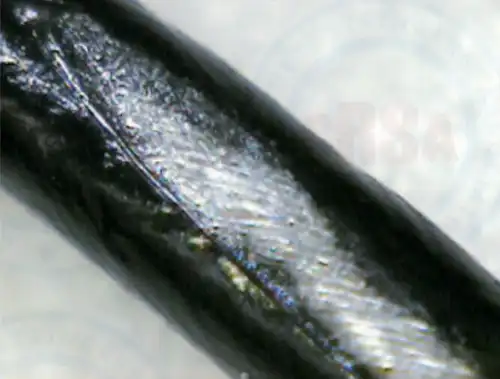

  9. 受损原因：夹具伤线

    受损分析：因为夹具太松，在拉线过程中会导致球线在夹具内滑动，这样夹具内的金钢砂就可能与球线表层发生摩擦并掀起鳞状痕。

这里重点再说一下夹具夹伤球线，很多穿线人员可能从一开始使用机器就没有调整过夹具的松紧度。

要知道羽线的线径跨度从 0.64 毫米到 0.78 毫米，网线的线径跨度更大，从 1.10 毫米到 1.35 毫米不等。

所以 在穿线前的准备工作中，必须调整夹具的松紧度以符合所要穿球线的线径大小，并且在穿线的过程中，要不时的感觉一下球线在夹具上是否会滑线，并立即调整夹具，避免因为夹具太松而把球线表皮划破，相应的如果夹具太紧，则会把球线夹扁。

球员自身问题 ​

靠近拍框边缘的球线，横线和竖线不再交叉形成合力，而是处于单线支撑的状态（双线孔的位置除外），所以球线在靠近拍框边缘位置都是最脆弱的，在击打被动高远球或是用力杀球的时候会快速用力挥拍，如果这时没打到甜区，而是打到拍框周围的球线，可能会导致球线的脆断。

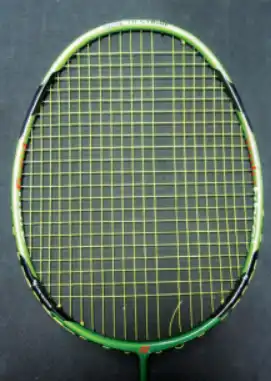

  1. 受损原因：击球点过高

    受损分析：球线断裂位置在近拍框处，两条断线均匀的往拍面处收 缩，此为击球点过高所造成的。因为在拍头的边缘，球线只有单线受力，如果发生此处断线的情况，则可判定为球员击球点过高，通常是不保修的。

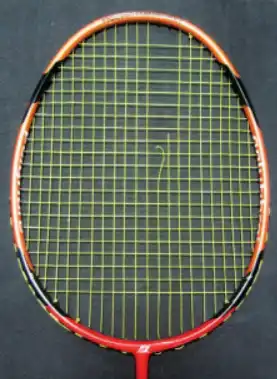

  2. 受损原因：正常断线

    受损分析：球线使用一段时间的正常断线位置在甜区附近。球线在断裂前会出现逐渐磨损的迹象，球线断后是由甜区位置往两边自然收缩。

    另外，如果发生断点在甜区的位置而球线又是新刚拉好的，这种情况可能是球线质量的问题或拉线不当。
